聚乳酸（PLA）：生物基材料的绿色革命与产业化进程

聚乳酸（Polylactic Acid, PLA）

一、材料定义与历史沿革

聚乳酸（Polylactic Acid, PLA），化学名聚丙交酯（Poly-Lactide），

是一种以乳酸单体为原料经聚合反应生成的线性脂肪族聚酯（分子式：(C₃H₄O₂)ₙ），其CAS登录号为26100-51-6，EINECS登录号为201-245-8。作为21世纪最具潜力的生物降解材料，PLA的研发始于1932年Carothers对乳酸缩聚反应的探索，但直至1997年美国NatureWorks公司实现工业化生产，才正式开启其产业化进程。截至2023年，全球PLA年产能已突破80万吨，中国占比达45%，成为全球最大生产国。

二、物化特性与技术参数

1. 基础物性指标

参数	数值范围	检测标准
密度	1.25-1.28 g/cm³	ISO 1183
熔点	170-230℃	ASTM D3418
玻璃化转变温度	60-65℃	DSC分析
拉伸强度	40-60 MPa	ISO 527
断裂伸长率	4%-10%	ISO 527
弯曲模量	100-150 MPa	ASTM D790
热变形温度（0.45MPa）	55-60℃	ASTM D648

国际标准化组织（ISO）及PLA技术白皮书

2. 性能优势解析

生物降解性：在堆肥条件下（58℃, 相对湿度90%），6-12个月可完全降解为CO₂和H₂O，符合EN 13432及ASTM D6400标准；
加工适应性：熔融指数（MFI）范围3-30 g/10min（190℃/2.16kg），适用于注塑、挤出、吹膜等加工工艺；
阻隔特性：氧气透过率（OTR）为15-25 cm³·mm/(m²·day·atm)，优于PET（约55 cm³·mm）；
安全认证：通过FDA（21 CFR 177.1520）、EU 10/2011等食品接触材料认证。

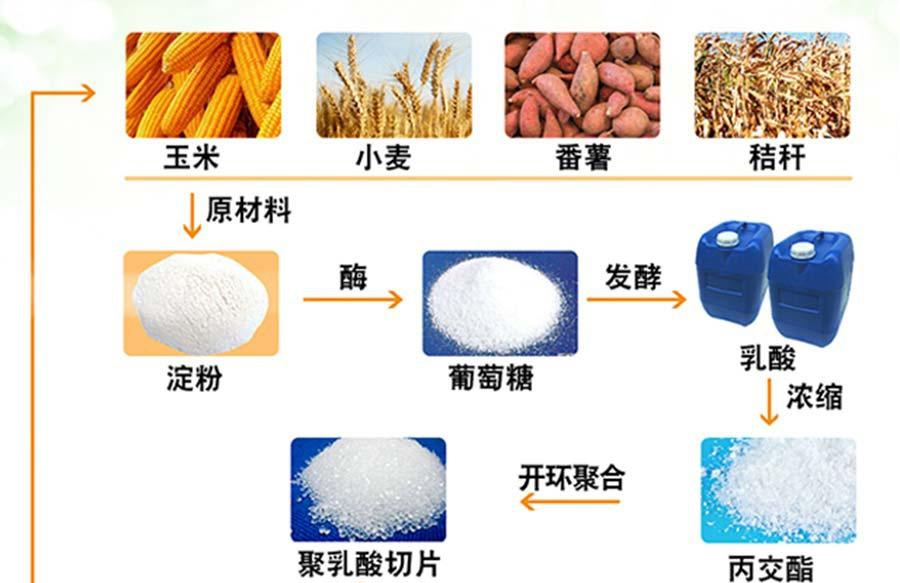

PLA材料降解过程示意图

三、制备工艺与技术突破

1. 原料制备路线

PLA生产遵循“生物质→葡萄糖→乳酸→丙交酯→PLA”的工艺链：

发酵提纯：玉米/甘蔗经酶解得葡萄糖，经乳酸菌发酵制取L-乳酸（光学纯度＞99%）；
预聚脱水：乳酸在130-160℃、真空条件下缩聚成低聚物（Mw＜10,000）；
裂解环化：低聚物在锡类催化剂作用下裂解为丙交酯（Lactide）；
开环聚合：丙交酯在高温（180-220℃）、引发剂（辛酸亚锡）作用下聚合为高分子量PLA（Mw＞100,000）。

2. 核心技术突破

立体异构控制：通过D-乳酸含量调控（＜1%），使PLA结晶度达40%-50%，热变形温度提升至120℃；
反应挤出技术：采用双螺杆挤出机实现连续聚合，将传统72小时工艺缩短至4小时，能耗降低60%；
共混改性：与PBAT、PBS等材料共混，使冲击强度从6 kJ/m²提升至25 kJ/m²。

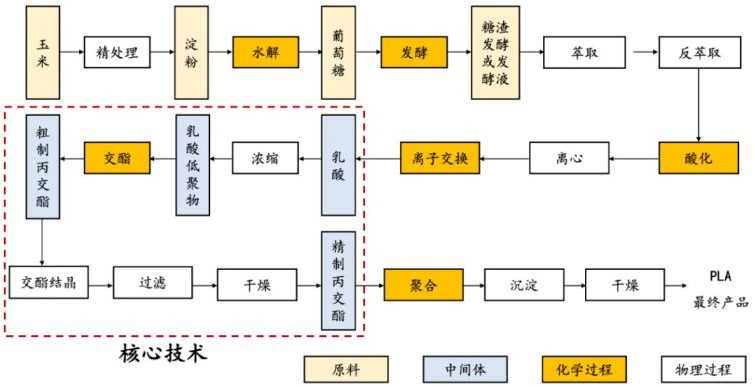

PLA工业化生产流程图

四、应用领域与创新场景

1. 包装行业

食品包装：PLA薄膜（厚度20-50μm）用于鲜果托盘、沙拉盒等，透湿率（WVTR）达15-20 g/(m²·day)，保鲜期延长30%；
快递包装：发泡PLA（密度0.1-0.3 g/cm³）替代EPS缓冲材料，压缩强度＞150 kPa；
3D打印耗材：通过添加纳米纤维素，PLA线材（直径1.75/2.85mm）热收缩率＜0.5%，尺寸稳定性达±0.02mm。

2. 生物医疗

手术缝合线：PLA单丝（直径0.1-0.3mm）抗张强度＞500 MPa，体内降解周期3-6个月；
骨科固定材料：PLA/β-TCP复合材料弯曲模量达6-8 GPa，与骨组织弹性模量匹配；
药物缓释系统：PLA微球（粒径10-100μm）包封率＞90%，可实现1-12个月缓释。

3. 纺织纤维

无纺布：PLA纺粘布（克重15-50 g/m²）抑菌率＞99%，用于医用防护服；
长丝面料：PLA/PET复合纤维（比例70/30）吸湿性达0.4%-0.6%，优于纯涤纶。

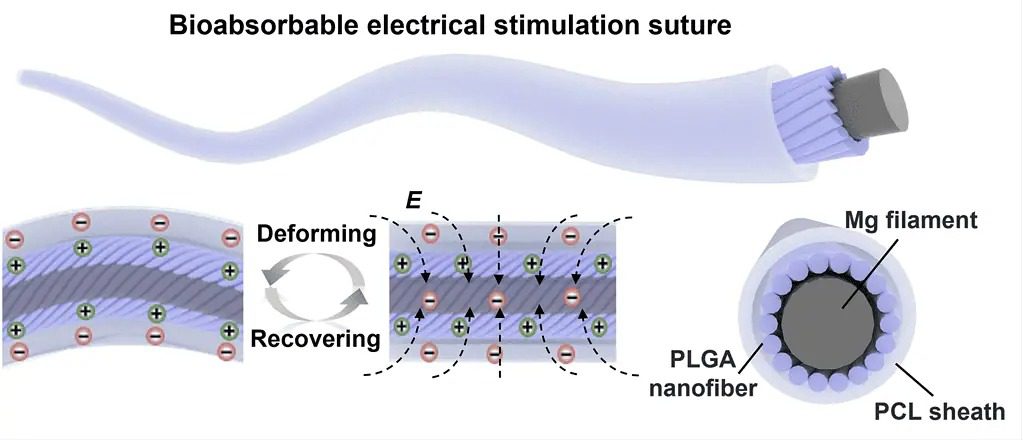

PLA医用缝合线显微结构

五、产业挑战与发展趋势

1. 当前技术瓶颈

成本压力：PLA原料价格约2.5-3万元/吨，较PP（0.8万元/吨）高3倍；
耐热性局限：纯PLA热变形温度仅55-60℃，限制其在高温场景应用；
回收体系缺失：全球PLA回收率不足5%，需建立专用堆肥设施。

2. 未来突破方向

非粮原料开发：利用秸秆、木薯等二代生物质，降低原料成本30%；
立体复合技术：通过L/D-PLA分子链交替排列，使熔点提升至210℃；
闭环回收系统：开发酶解-再聚合工艺，实现PLA制品循环利用率＞80%。

结语：绿色材料的未来之路

从农田中的玉米秸秆到手术室的可吸收缝线，从超市的生鲜包装到3D打印的精密构件，聚乳酸正以其独特的生物基属性重塑材料科学版图。据欧洲生物塑料协会预测，至2030年全球PLA市场规模将突破200亿美元，在碳中和目标的驱动下，这项“源于自然，归于自然”的材料技术，必将引领人类走向更可持续的未来。

名称	货号	规格
LX200 Auto Maint Pla (1 Each)	CN-0206-01	1Each
BOX, PROTEINSEQ PLA CORE 4 C REAGENT	A25502	EA
Dehydrin (plant), pAb	ADI-PLA-100-D	50ug
BOX, PROTEINSEQ PLA CORE -20C REAGENT	A25501	EA
