荧光显微镜技术白皮书：微观世界的荧光探秘

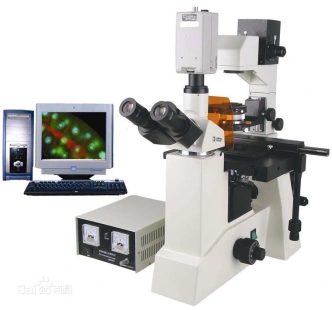

荧光显微镜（Fluorescence Microscope）

一、技术定义与历史溯源

荧光显微镜（Fluorescence Microscope）是一种基于荧光效应的高灵敏度光学成像系统，其核心技术在于利用特定波长的激发光（通常为紫外线或蓝紫光）照射样本，使标记的荧光物质受激发射更长波长的可见荧光，进而通过光学系统捕获并放大荧光信号，实现对生物样本的超微结构与化学成分的可视化分析。

该技术的科学基础可追溯至1852年斯托克斯发现的荧光现象，但直至20世纪初，德国物理学家Heimstadt才制造出首台具备实用价值的荧光显微镜。1950年代，荧光标记抗体技术的诞生（Coons等人获诺贝尔奖）彻底革新了细胞生物学研究，使荧光显微镜成为现代生命科学的核心工具之一。根据市场研究机构Grand View Research数据，2023年全球荧光显微镜市场规模已达42亿美元，年复合增长率8.7%，其中共聚焦与超分辨技术占比超过60%。

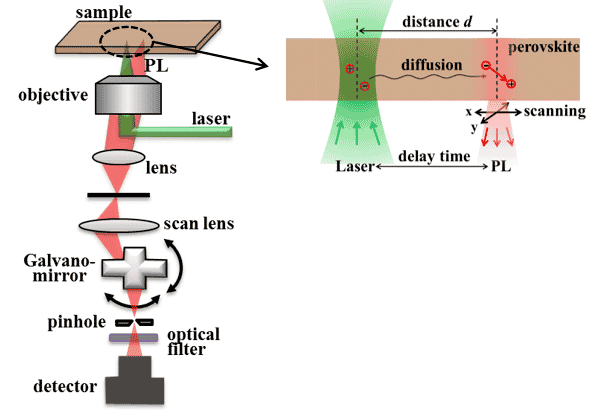

荧光显微镜工作原理示意图

二、核心技术原理与光学架构

1. 光路系统设计

荧光显微镜采用**落射式照明（Epi-illumination）**结构，其光路系统包含以下关键模块：

激发光源：多采用200W超高压汞灯（HBO灯），发射光谱涵盖365nm、405nm、436nm、546nm和578nm等特征峰，功率密度达10⁴-10⁵ W/cm²，可有效激发各类荧光染料。新型LED光源因寿命长（>10,000小时）、单色性好（半宽窄至±5nm）逐步成为替代选择。
激发滤光片组：由带通滤光片（如BP450-490）与二向色镜（Dichroic Mirror）构成，精确筛选特定波长激发光（如488nm用于FITC荧光素）。
样本荧光收集：物镜（通常为60×或100×油镜，NA≥1.4）捕获发射荧光，经发射滤光片（如LP515）滤除残余激发光，最终成像于CCD或sCMOS相机。

2. 滤光片系统分类与功能

滤光片类型	功能特性	典型型号
激发滤光片（Ex）	选择特定波长激发光（±10nm带宽）	BP470/40, HQ545/30
二向色镜（DM）	反射短波激发光，透射长波发射光	T495LP, FF562-Di03
发射滤光片（Em）	阻挡激发光杂散，透过目标荧光（带宽±20nm）	BP525/50, FF01-617/73

Chroma技术手册与Olympus光学设计规范

三、核心组件深度解析

1. 光源系统

超高压汞灯（HBO）：
- 工作参数：启动电压15kV，稳态工作电压50-60V，电流4A，寿命约200小时（每次使用≥2小时）。
- 光谱特性：在紫外-可见区（300-600nm）具有高强度发射线，尤其适合多色荧光标记实验。
- 热管理：需配备强制风冷系统，确保灯室温度≤45℃，避免石英泡壳热应力破裂。
LED光源：
- 优势：瞬时开关（μs级响应），无红外辐射，寿命长达50,000小时（如Lumencor Spectra X）。
- 技术挑战：多通道集成需精密光路耦合，目前高端系统可实现6色同步激发（405/488/561/640/730nm）。

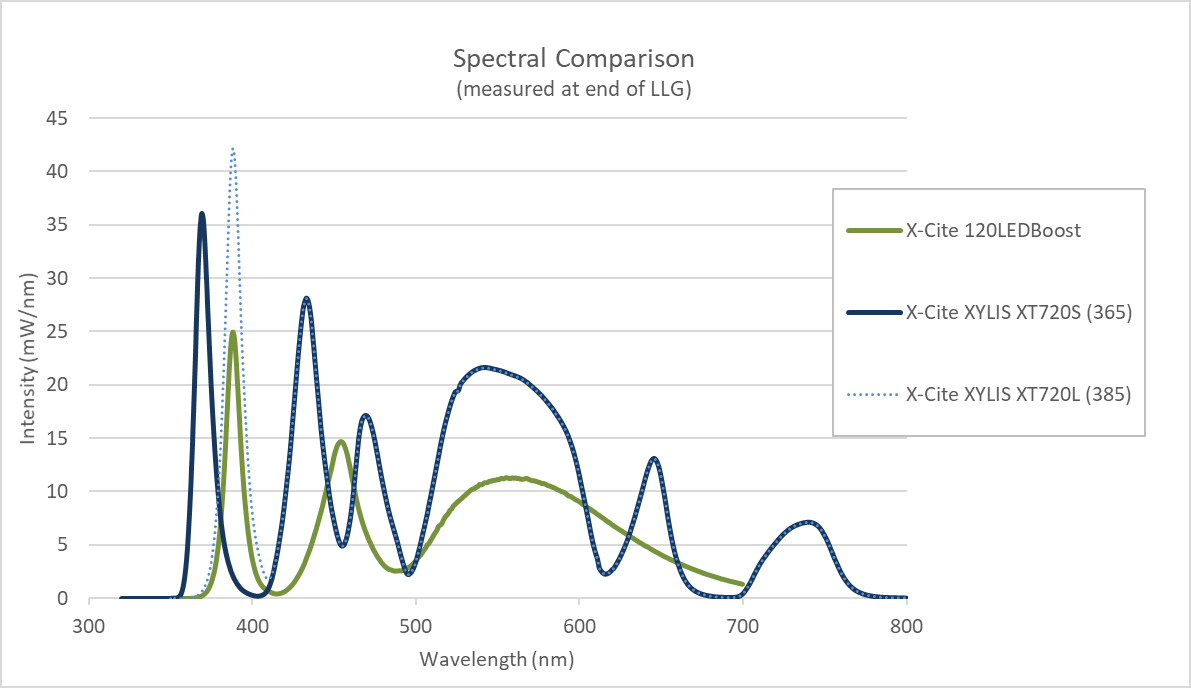

超高压汞灯光谱分布图

2. 物镜性能指标

荧光成像质量与物镜参数密切相关：

数值孔径（NA）：决定分辨率（d=0.61λ/NA），高NA物镜（如100×/1.45）可解析200nm细节。
透射率：在400-700nm波段需＞90%，采用氟化钙透镜与多层增透镀膜技术。
自发荧光控制：使用无铅玻璃与低荧光胶合剂，自体荧光强度＜0.1%样本信号。

3. 探测器技术进展

EMCCD相机：电子倍增增益达1000倍，适用于单分子荧光检测（如Andor iXon Ultra 888）。
sCMOS相机：帧率100fps，像素尺寸6.5μm，量子效率82%（如Hamamatsu Orca-Fusion）。
Hybrid探测器：结合PMT与半导体优势，动态范围达10⁶:1（如Leica HyD S）。

四、荧光探针与标记技术

1. 常用荧光染料特性

染料名称	激发/发射波长（nm）	量子产率	应用领域
DAPI	358/461	0.92	细胞核染色
FITC	490/525	0.79	抗体标记/蛋白质定位
TRITC	557/576	0.56	细胞膜示踪
Cy5	649/670	0.28	多重标记/深层成像
GFP	488/509	0.77	活细胞动态监测

2. 标记策略创新

串联染料：如PE-Cy7（激发488nm/发射785nm），通过荧光共振能量转移（FRET）扩展光谱范围。
量子点（QDs）：粒径2-10nm，发射峰可调（525-705nm），光稳定性比有机染料高100倍。
HaloTag系统：通过酶促反应实现共价标记，标记效率＞95%，特别适用于低丰度蛋白。

五、前沿技术拓展

1. 超分辨荧光显微技术

突破阿贝衍射极限（~200nm），实现纳米级成像：

STED（受激发射损耗）：使用环形损耗光淬灭外围荧光，分辨率达30nm（如Leica TCS SP8 STED）。
PALM/STORM：基于单分子定位，通过光开关探针的时序激活，重构图像分辨率至20nm。
SIM（结构光照明显微镜）：空间频率调制技术，将分辨率提升2倍（约100nm），适合活细胞动态观测。

2. 活体成像技术

双光子显微术：采用飞秒红外激光（如Ti:Sapphire, 波长800-1300nm），穿透深度达1mm，减少光毒性。
光片照明（Light Sheet）：选择性照明样本薄层，结合高速相机实现三维实时成像（如Zeiss Lightsheet Z.7）。

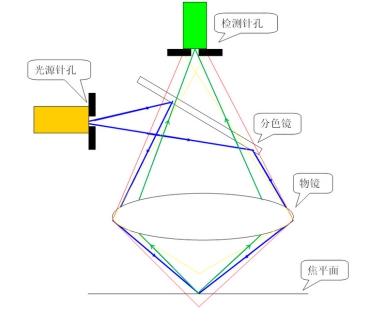

超分辨显微技术对比示意图

六、应用领域与典型案例

1. 细胞生物学研究

细胞器动态追踪：使用MitoTracker Red（发射580nm）监测线粒体网络重构过程，时间分辨率达50ms。
蛋白质互作分析：FRET技术检测EGFR二聚化，探针配对Cy3/Cy5，能量转移效率＞30%视为阳性。

2. 临床诊断应用

病理学检测：HER2荧光原位杂交（FISH）使用SpectrumOrange/SpectrumGreen探针，判读精度达95%。
免疫组化：PD-L1表达量化分析，通过荧光强度与肿瘤区域占比计算CPS（Combined Positive Score）。

3. 神经科学探索

钙离子成像：GCaMP6f探针（发射510nm）记录神经元活动，采样率1kHz，可解析单个动作电位。
突触超微结构：dSTORM技术显示突触后致密区（PSD）纳米域，分辨率达20nm。

七、使用规范与维护要点

1. 操作流程标准化

光源管理：汞灯点燃后需预热10分钟，关闭后冷却15分钟方可重启，避免电极损坏。
光保护措施：全程佩戴UV防护眼镜，样本照射时间控制在5分钟内，防止荧光淬灭。

2. 系统校准

轴向聚焦补偿：使用0.17mm盖玻片标定球差，确保3D重构精度误差＜100nm。
多色配准校正：通过多荧光微球（如TetraSpeck）校准通道间位移，误差控制在1像素内。

3. 日常维护

光学清洁：使用纯氩气吹扫物镜表面，乙醇-乙醚（7:3）混合液擦拭滤光片。
汞灯寿命监控：记录累计使用时间，光强衰减至70%时需更换光源。

结语：荧光显微技术的未来视界

从基因表达的实时观测到神经环路的精准解析，从单分子行为的量子探测到临床病理的智能诊断，荧光显微镜不断突破技术边界，赋能科学发现。随着自适应光学、人工智能图像重构等技术的融合，未来的荧光成像将实现更高时空分辨率、更低光毒性、更强定量分析能力，持续照亮人类探索微观世界的征程。
